Költözik a málna

Igen, ismét költöztettem a málnát 🙂

Szóval megláttam ezt a házat: e-Mini E-N3. Ez  egy alumíniumból készült mini-ITX ház. Szélessége: 20×20 cm, magassága: 6,5 cm. Jóval kisebb, mint a CoolerMaster Elite 110. Két oldalán szellőzőnyílások vannak, elején mindössze a power gomb és a LEDek találhatóak. A power és a HDD LED a gomb körül helyezkedik el.

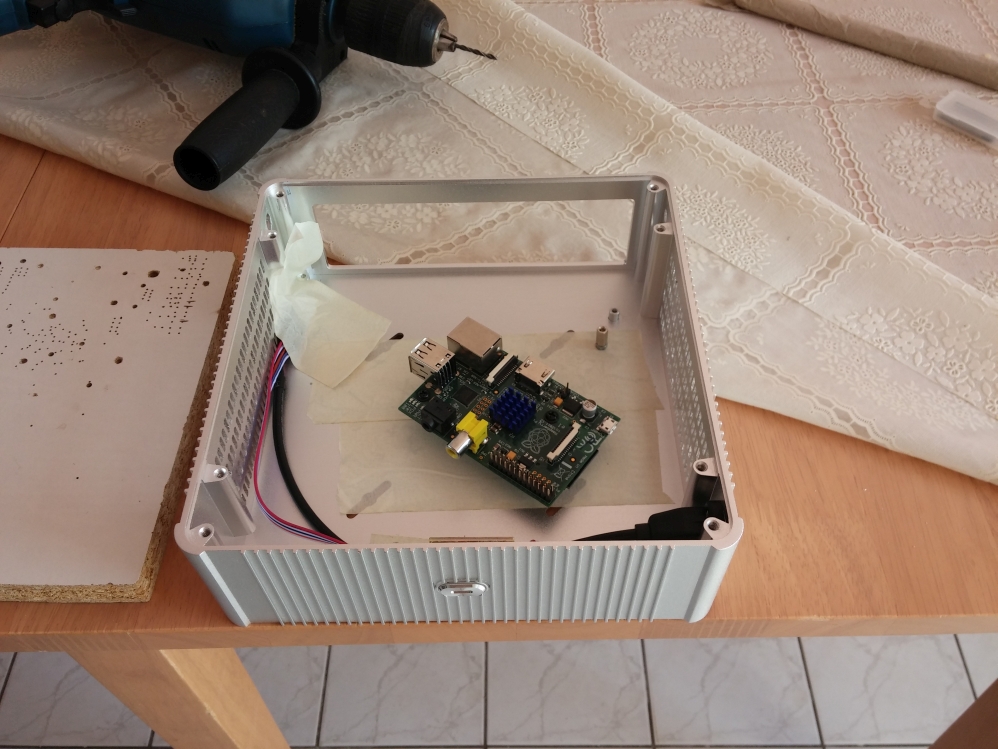

A kábelek miatt átlósan szereltem be a Raspberry Pi-t a házba.

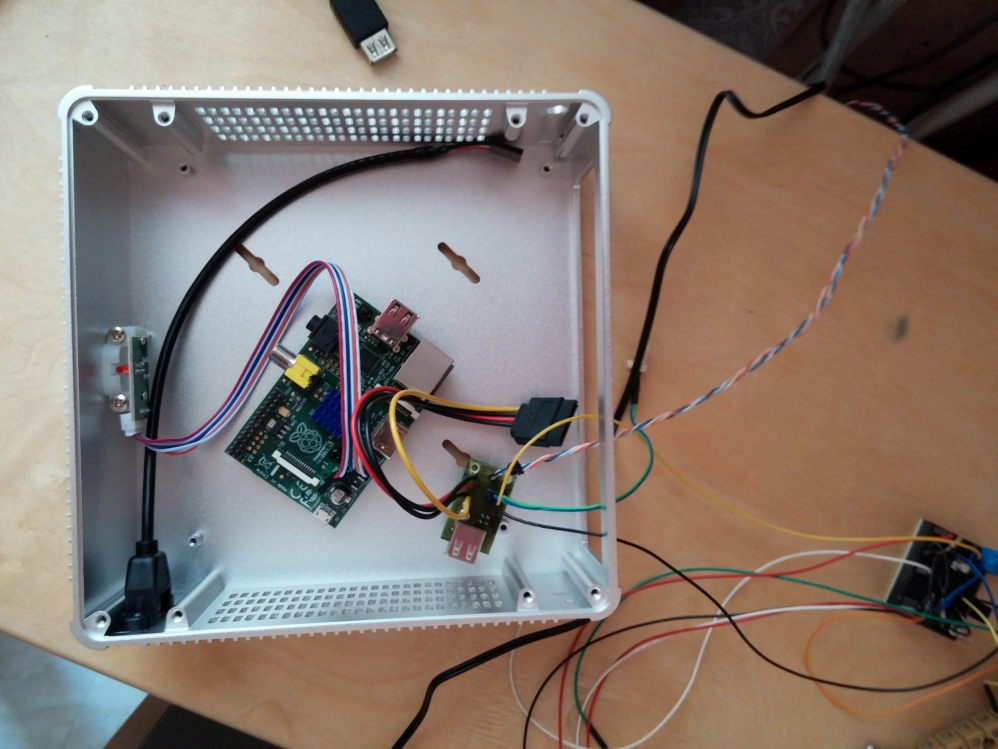

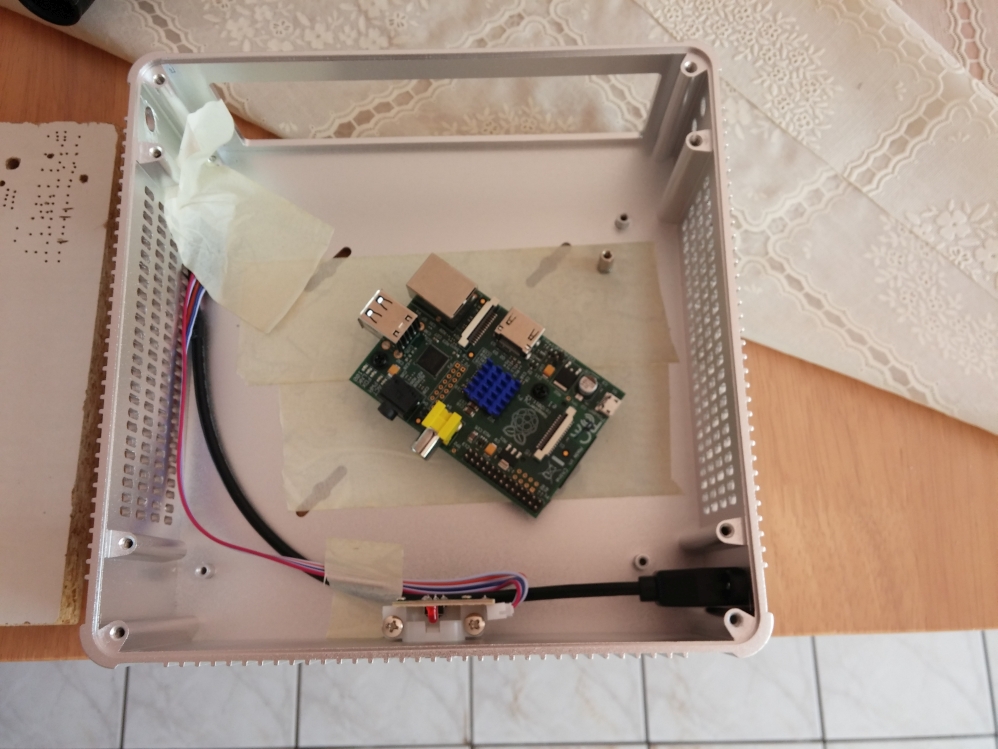

IMG_20140802_154622IMG_20140802_154630IMG_20140802_155726

Nem fért miden a házba: az USB HUB és a kiegészítő áramkörök a ház mögött kaptak helyet.

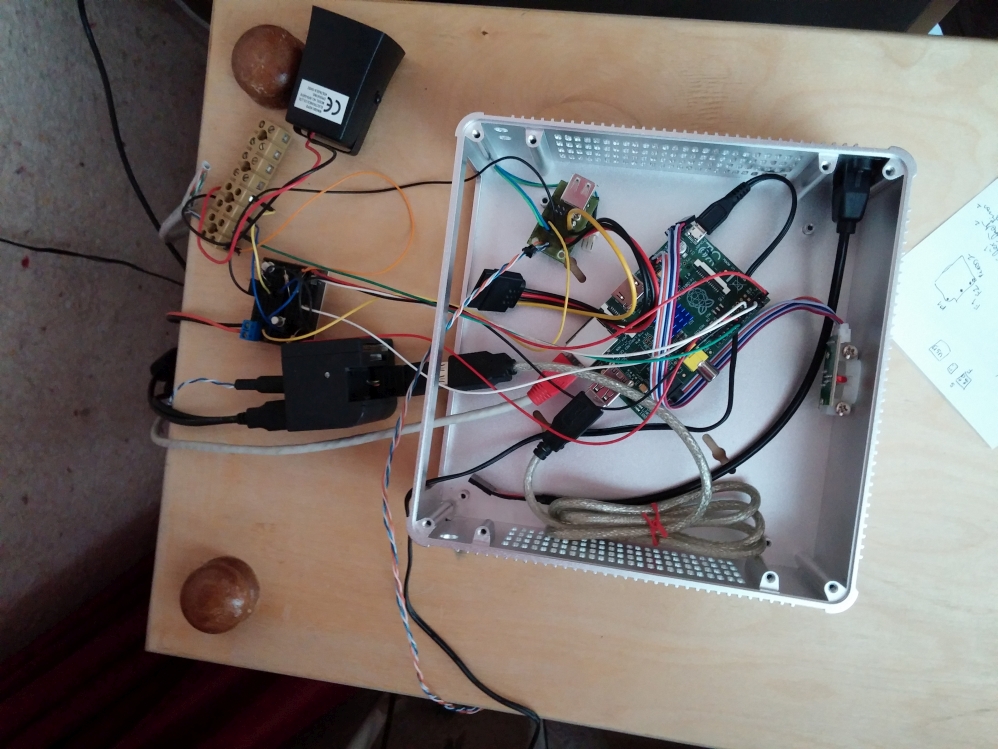

IMG_20140802_160632

A vinyót a hát tetejére kellett csavarozni. A felső lemezen jobb oldalt található egy ventilátor rögzítési lehetőség is. Ide 4 és 5 cm-s ventilátort lehet rögzíteni. Sajnos amit itthon találtam az olyan hangos volt, hogy gyorsan ki is húztam és inkább egy 12 cm-set irányítottam a házra. Ez persze csak ideiglenes megoldás, már úton van a 4 cm-s ventim 🙂 A power gomb lett a reset. A LED-eket nem tudtam bekötni, mert 2 pin-es csatlakozójuk van.

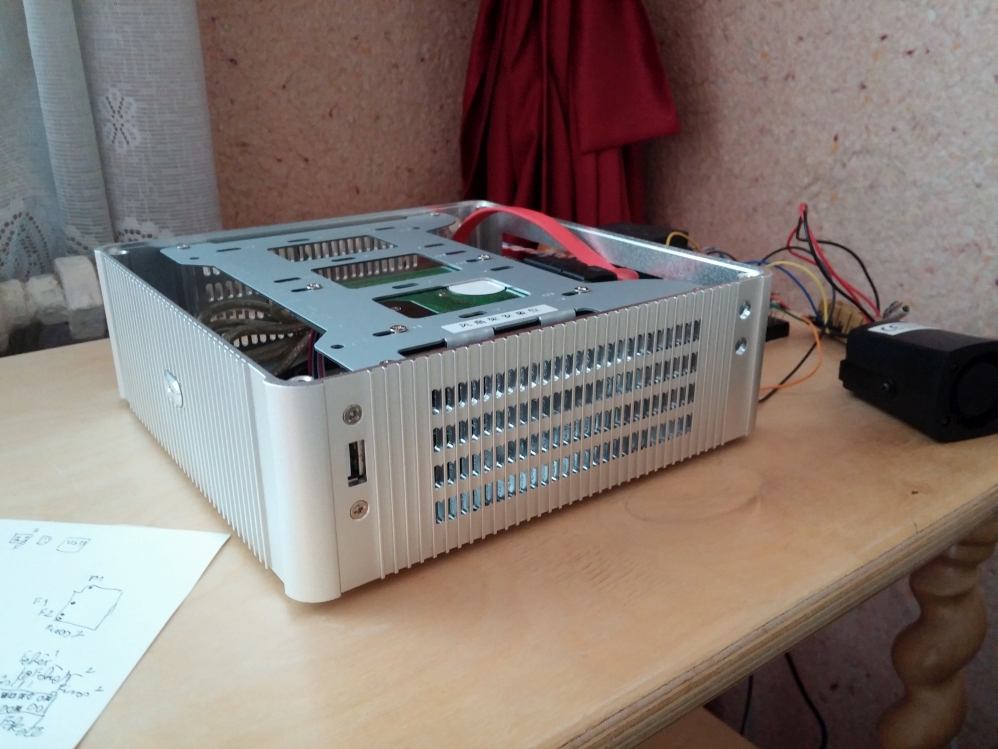

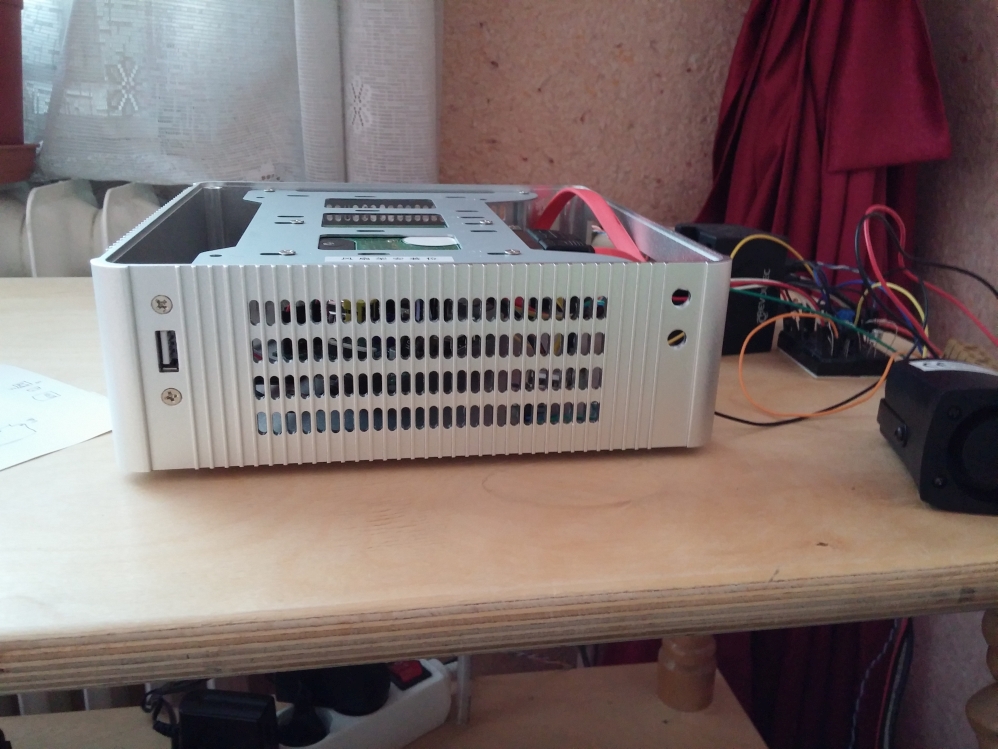

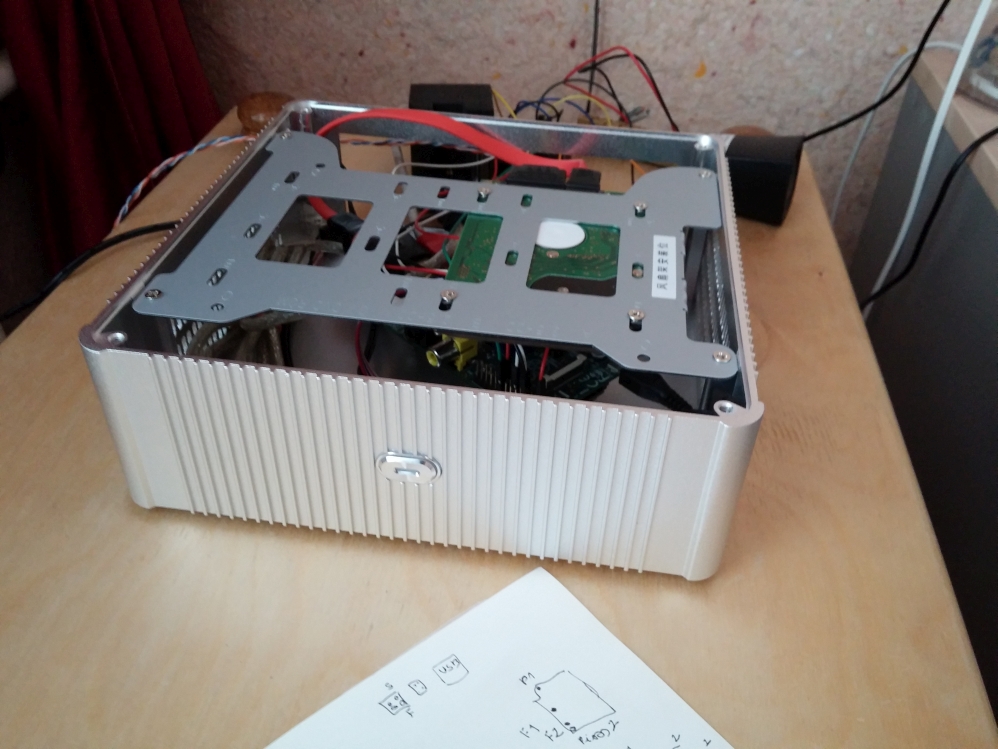

IMG_20140802_160927IMG_20140802_160937IMG_20140802_160943

Külső venti nélkül azért elég meleg volt a Raspberry Pi: 45 °C-ot mértem, ventivel már sokkal jobb a helyzet: 36,9 °C volt eddig a csúcshőmérséklete a málnának.

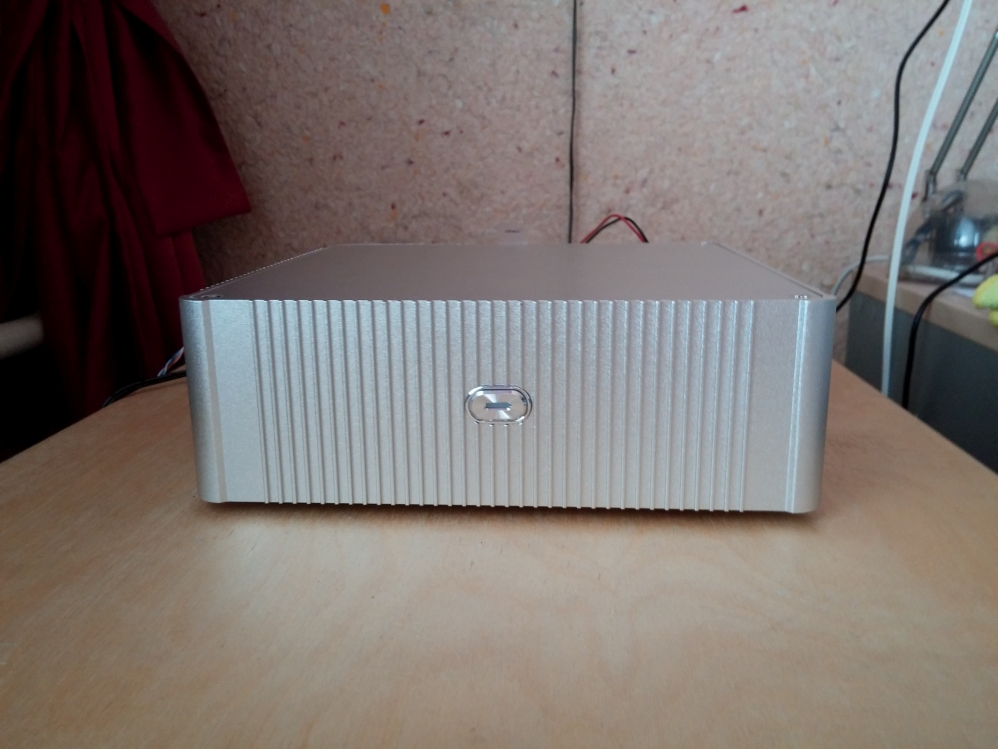

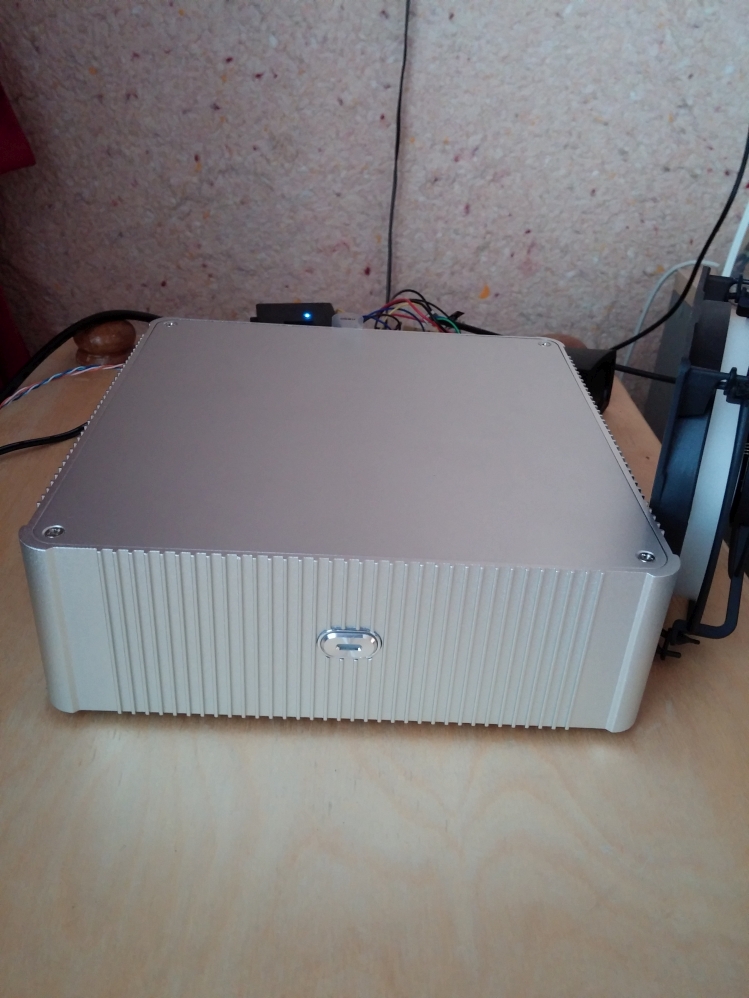

IMG_20140802_162123IMG_20140802_171843
